Keine Bodenplatte, kein Baugerät: Die SPIRAL-Fundamentschrauben-Reihe verankert sich direkt im Boden, um eine Holzterrasse auf jedem Untergrund zu verlegen. Zwei Längen, zwei Stütztypen, eine zertifizierte Standfestigkeit.
Mehr anzeigen
Keine Betonplatte, kein schweres Gerät: Das Sortiment an SPIRAL Fundamentschrauben verankert sich direkt im Boden, um eine Holzterrasse auf jedem beliebigen Untergrund zu errichten. Zwei Längen, zwei Trägertypen, geprüfte Stabilität.
Zeitersparnis, einfache Montage und hohe Stabilität: Diese Schraubfundamente sind mit allen gängigen Unterkonstruktionsbalken sowie weiteren Aufbauten (Pfosten, Outdoormöbel usw.) kompatibel.
Warum Fundamentschrauben statt einer Betonplatte wählen?
Eine Betonplatte erfordert mehrere Arbeitstage, benötigt Maschinenzugang und schafft ein dauerhaftes Fundament. Das SPIRAL-System wird ohne Betonieren installiert: direkt in den Boden eingeschraubt bis zu einer Mindesttiefe von 70 cm, sie verankert die Struktur Ihrer Terrasse in wenigen Minuten pro Auflagepunkt.
Jede Schraube trägt eine Nennlast von 450 kg auf lockerem Untergrund oder Auffüllungen, eine Leistung, die durch Tests in einem COFRAC-akkreditierten Labor bestätigt wurde.
Die Installation ist demontierbar: Sie können die gesamte Struktur jederzeit zurückbauen, ohne Spuren im Aushub zu hinterlassen. Das System ist für Hanglagen, sandige Böden und Auffüllungen konzipiert, auf denen verstellbare Stützfüße nicht ausreichen.
Technische Eigenschaften der SPIRAL-Fundamentschrauben: Abmessungen und Einbautiefe
Technische Eigenschaften der SPIRAL-Fundamentschrauben
Alle SPIRAL-Pfähle haben einen identischen Querschnitt: Durchmesser 60 mm, Metallstärke 3 mm. Sie sind in zwei Längen erhältlich – 800 mm und 1.200 mm – mit einer minimalen Einbautiefe von 70 cm in beiden Fällen. Die verfügbare Einstellhöhe zwischen Boden und Terrassenniveau beträgt 25 cm bei der G-800 und 65 cm bei der G-1200.
Trägertypen
Jede Schraube wird mit ihrem Träger geliefert, erhältlich in zwei Ausführungen: L-Träger für Unterkonstruktionsbalken oder Flachträger.
Der L-Träger nimmt einen 45x145 mm Balken auf einer verstellbaren Winkelhalterung auf und bildet zusammen mit den senkrecht verlegten 50x70 mm Sparren die Struktur der gekreuzten Unterkonstruktion.
Die SPIRAL-Sortimente für Terrassen
Die Sortiment SPIRAL bietet zwei Lösungen für die Terrassenverlegung an, je nach Geländeprofil und erforderlicher Einstellhöhe.
Die Sortiment G (Standard verzinkt) umfasst zwei Formate: G-800 und G-1200. Es eignet sich für gängige lockere Untergründe und ist die am häufigsten verwendete Lösung.
Die zwei Trägerarten: Unterkonstruktionsträger oder Flachträger
Die Wahl des Trägers hängt direkt von der Struktur Ihrer Terrasse ab.

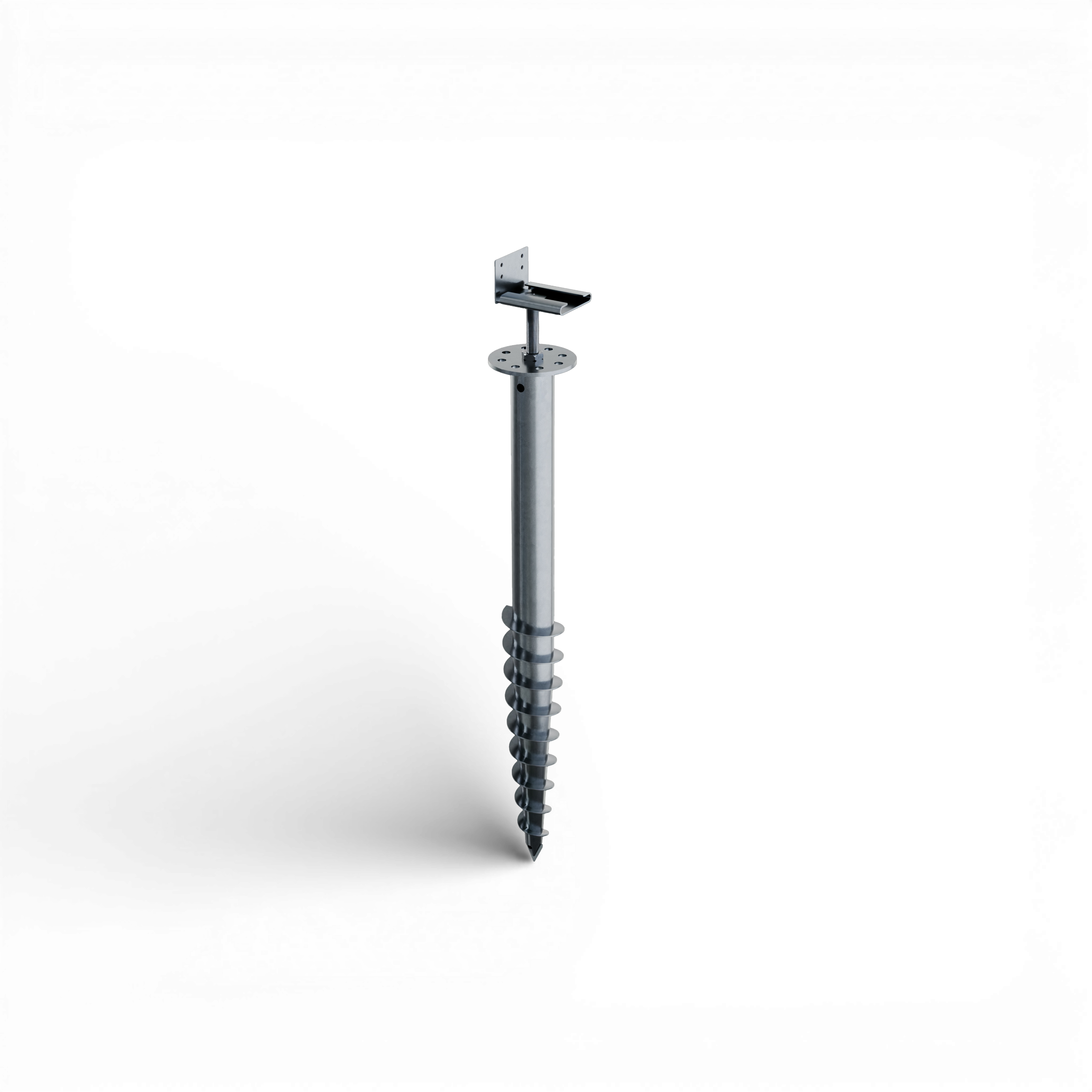

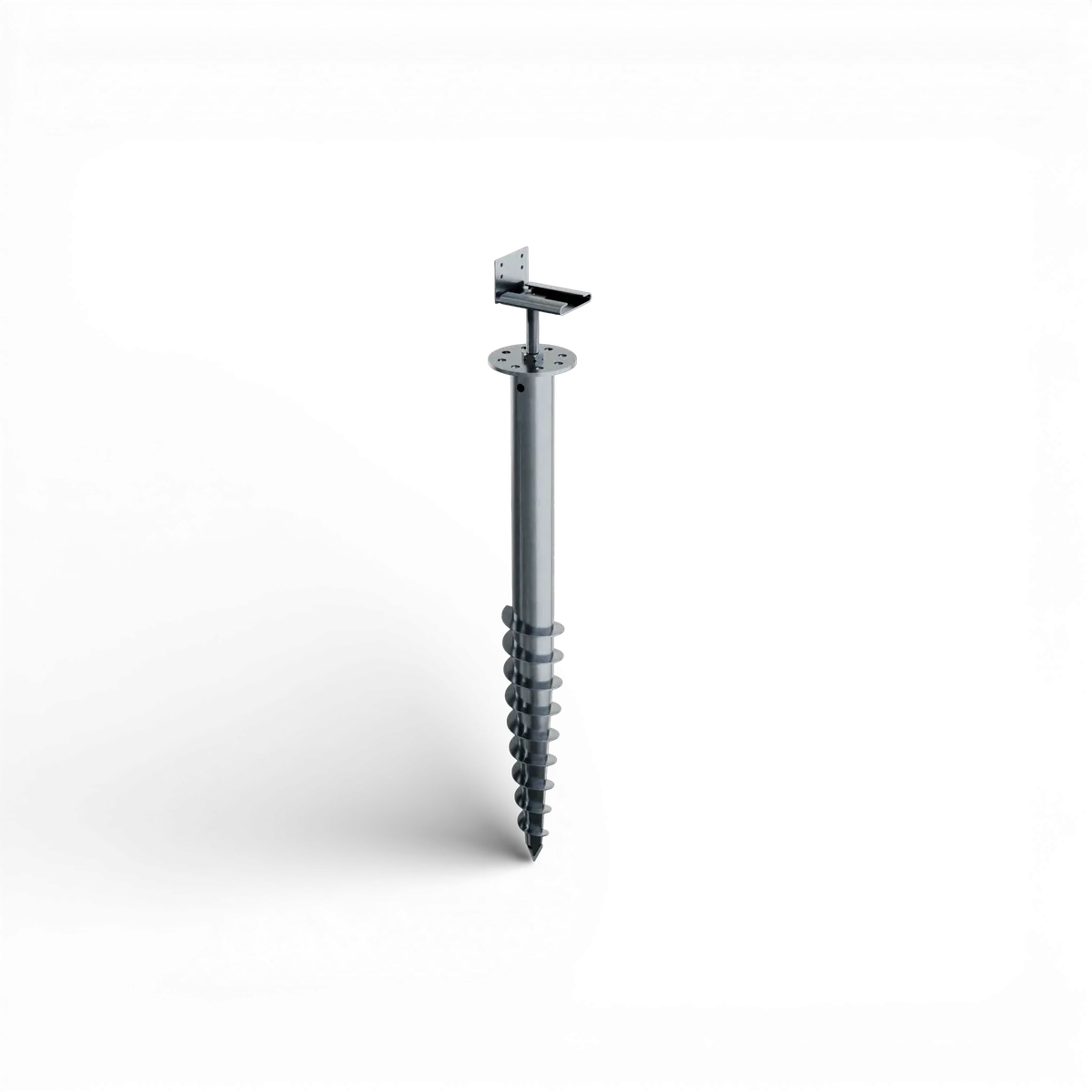

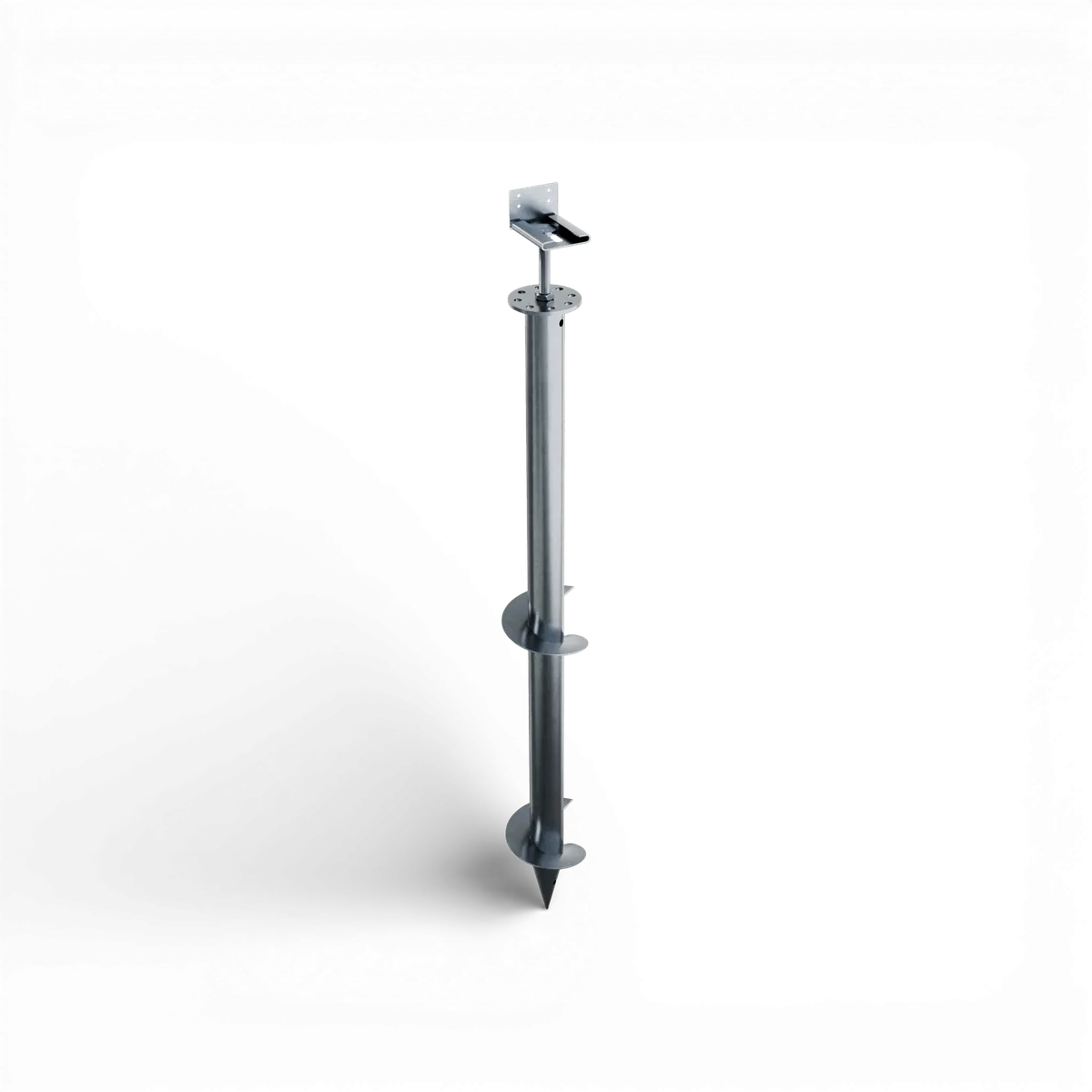

Der L-Träger für Unterkonstruktionsträger integriert einen verstellbaren Winkel auf einer 20 cm langen Gewindestange (Durchmesser 16 mm, eine Sicherungsmutter). Er nimmt direkt die Balken 45x145 mm und die Sparren 50x70 mm der gekreuzten Unterkonstruktion.

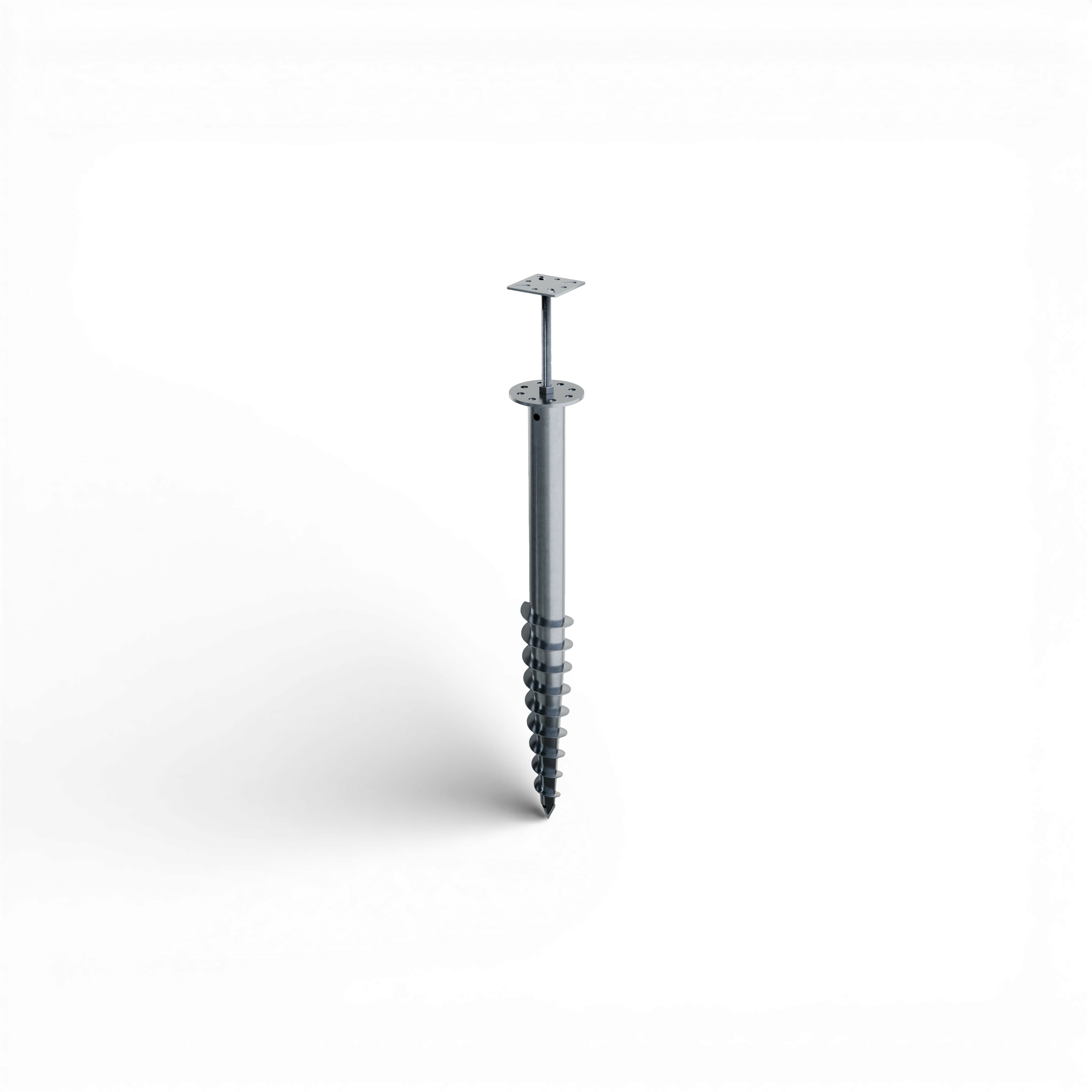

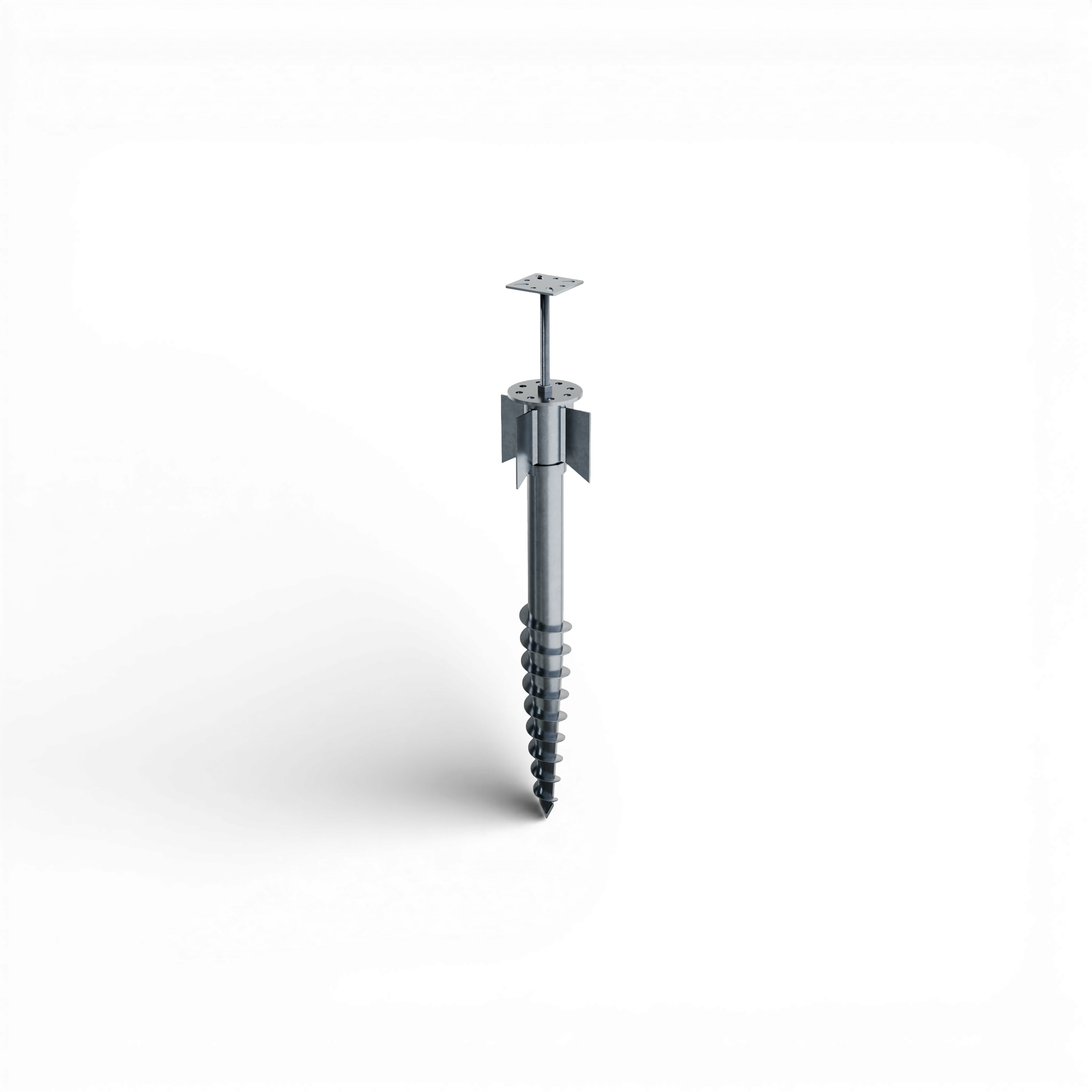

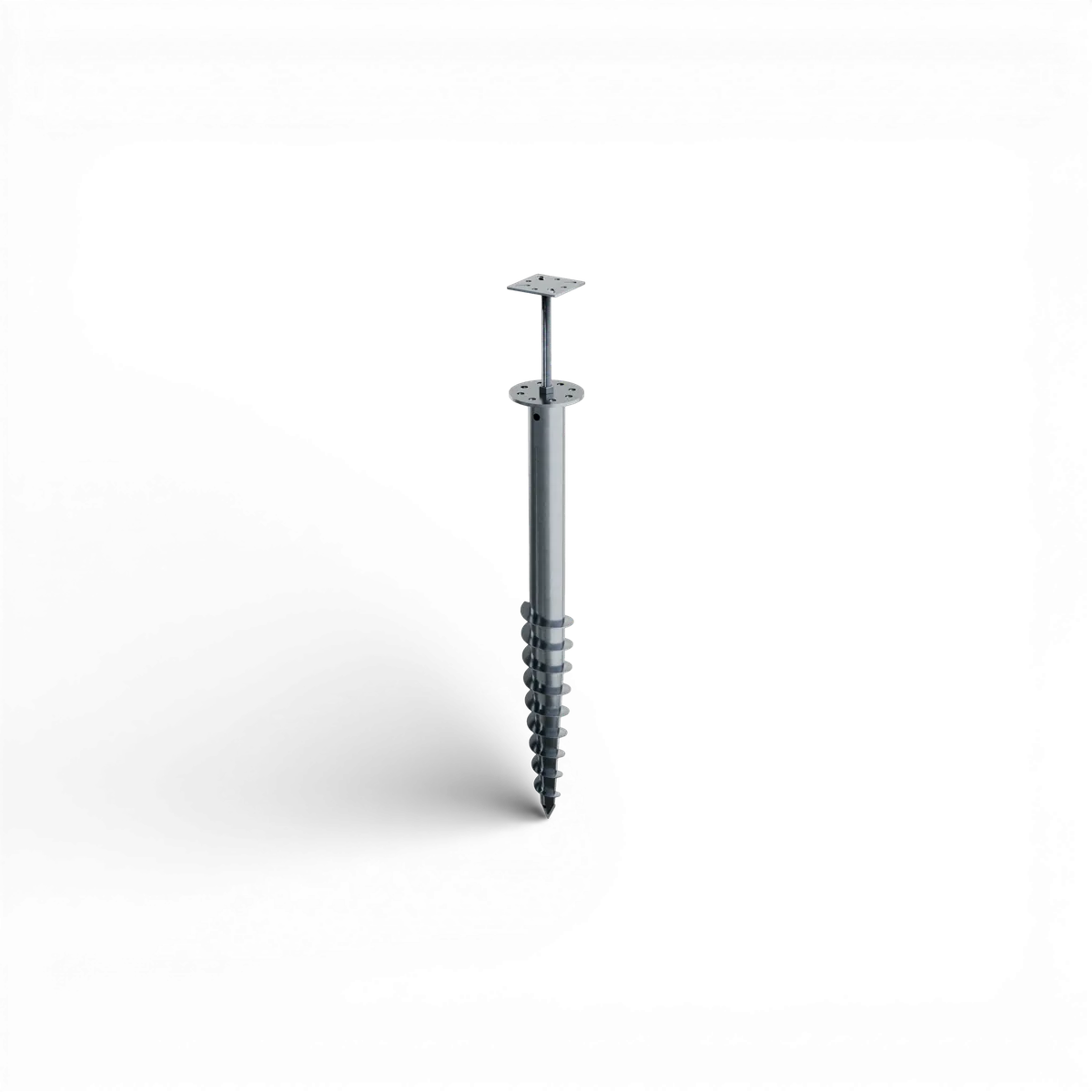

Der Flachträger bietet eine ebene Auflagefläche, geeignet für die doppelte horizontale Unterkonstruktion ohne Winkelbalken.
In beiden Fällen ist der Träger höhenverstellbar, um Unebenheiten des Untergrunds auszugleichen.
Montage von Fundamentschrauben: Regeln für Achsabstand und Einschraubtiefe
Abstand und Einbringtiefe: die entscheidenden Parameter für eine stabile Terrasse
Die Stabilität der Terrasse beruht auf fünf Parametern, die bei der Planung einzuhalten sind: der Abstand zwischen den Schrauben, der Achsabstand zwischen den Balken, der Überstand der Balken, der Überstand der Längsbalken und die Mindesteinbringtiefe im Boden. Entlang einer Wand ersetzt eine an der Fassade befestigte Wandbohle eine gesamte Schraubenreihe.
Die Verlegungsschritte
Die Installation beginnt mit dem Einschrauben der Pfähle auf eine Mindesteinbringtiefe von 70 cm, nach einer Vorbohrung von D20 mm über 60 cm, um mögliche Hindernisse zu erkennen.
Die Balken 45x145 mm werden auf die L-Träger gelegt, dann die Sparren 50x70 mm senkrecht angeordnet, um die doppelte Kreuzunterkonstruktion zu bilden. Die Dielen werden zuletzt in Richtung der Balken verlegt, nach denselben Methoden wie bei einer Terrasse auf Stelzen oder auf einer Platte.
Die Verlegungsschritte
Die Installation beginnt mit dem Einschrauben der Pfähle auf mindestens 70 cm Tiefe, nach einem Vorbohrung von D20 mm über 60 cm, um mögliche Hindernisse zu erkennen.
Die Balken 45x145 mm werden auf die L-Träger, dann die Sparren 50x70 mm senkrecht angeordnet, um die doppelte Kreuzunterkonstruktion zu bilden.
Die verfügbaren Verlegewerkzeuge
Zwei Werkzeuge erleichtern die Installation. Dermanuelle Einschraubwerkzeug wird von zwei Personen bedient: Sein vorgeblockter Mast ermöglicht es, die Höhe der Klemmstange während des Einschraubens anzupassen. Die Stange misst 160 cm Spannweite bei 3 mm Stärke und wird mit drei Schrauben mit Muttern an der Schraube befestigt.
DerAdapter für elektrischen Schlagschrauber beschleunigt die Verlegung bei großen Projekten. Seine zentrale Befestigung mit Einzelschraube integriert eine Wasserwaage zur Kontrolle der Senkrechten, und seine sechs peripheren Nocken gewährleisten einen stabilen Halt an der Schraube.
Können Fundamentschrauben ohne Spezialwerkzeug montiert werden?
Dermanuelle Einschraubwerkzeug reicht für eine Standardinstallation aus. Es erfordert keine Baumaschinen und wird ohne professionelle Ausrüstung. Der elektrische Schlagschrauber mit Adapter beschleunigt die Verlegung bei großen Projekten.
Welche Schraubenlänge soll ich je nach Bodenbeschaffenheit wählen?
Die Schraubpfähle passen sich allen Bodenprofilen an. Auf stabilem Untergrund reicht die G-800. Auf instabilem Untergrund oder bei starkem Gefälle verankert die G-1200 den Pfahl tiefer im Boden.
Wie viele Schrauben werden für eine Terrasse von 20 m² benötigt?
Für eine Terrasse von 20 m² mit einem Achsabstand von 1,20 m zwischen den Balken rechnen Sie mit 12 bis 16 Pfählen, je nach gewählter Konfiguration und dem Vorhandensein einer Wandbohle. PERENZA stellt Ihnen einen Beratungsservice zur Verfügung, um die Dimensionierung zu verfeinern.
Sind die Fundamentschrauben demontierbar?
Ja. Die Pfähle lassen sich herausschrauben, ohne den Boden zu beschädigen. Kein dauerhaftes Fundament bleibt zurück: sowohl die Pfähle als auch die Träger sind vollständig rückgewinnbar und auf einem anderen Projekt wiederverwendbar.
