Geen betonplaat, geen zware machines: het assortiment SPIRAL-grondschroeven verankert zich direct in de bodem om een houten terras op elke ondergrond te plaatsen. Twee lengtes, twee typen dragers, een gecertificeerde stevigheid.
Meer lezen
Geen betonplaat, geen zware machines: het assortiment SPIRAL-grondschroeven verankert zich direct in de bodem om op elk type terrein een houten terras te plaatsen. Twee lengtes, twee typen dragers, gegarandeerde stevigheid.
Dankzij tijdwinst, eenvoudige montage en uitstekende stabiliteit is dit assortiment schroeffunderingen compatibel met alle soorten onderbalken en andere toepassingen (palen, tuinmeubilair...).
Waarom kiezen voor grondschroeven in plaats van een betonnen plaat?
Een betonnen plaat vergt meerdere dagen werk, vereist toegang voor machines en legt een permanente fundering vast. Het SPIRAL-systeem wordt geïnstalleerd zonder beton te storten: rechtstreeks in de grond geschroefd op een minimale diepte van 70 cm, het verankert de structuur van uw terras in enkele minuten per steunpunt.
Elke schroef draagt een nominale belasting van 450 kg op losse grond of opvulgrond, een prestatie gevalideerd door tests uitgevoerd in een COFRAC-geaccrediteerd laboratorium.
De installatie is demonteerbaar: u kunt de volledige structuur op elk moment terugwinnen zonder sporen achter te laten in de uitgravingsbodem. Het systeem is ontworpen voor hellende terreinen, zandige zones en opvulgronden waarop verstelbare plots niet volstaan.
Technische eigenschappen van SPIRAL-grondschroeven: afmetingen en diepte
Technische eigenschappen van de SPIRAL-grondschroeven
Alle SPIRAL-palen hebben een identieke doorsnede: diameter 60 mm, metaaldikte 3 mm. Ze zijn verkrijgbaar in twee lengtes, 800 mm en 1.200 mm, met in beide gevallen een minimale verankering van 70 cm in de grond. De beschikbare stelhoogte tussen de grond en het terrasniveau is 25 cm bij de G-800 en 65 cm bij de G-1200.
Soorten steunen
Elke schroef wordt geleverd met bijbehorende steun, verkrijgbaar in twee versies: L-vormige steun voor onderbalk of platte steun.

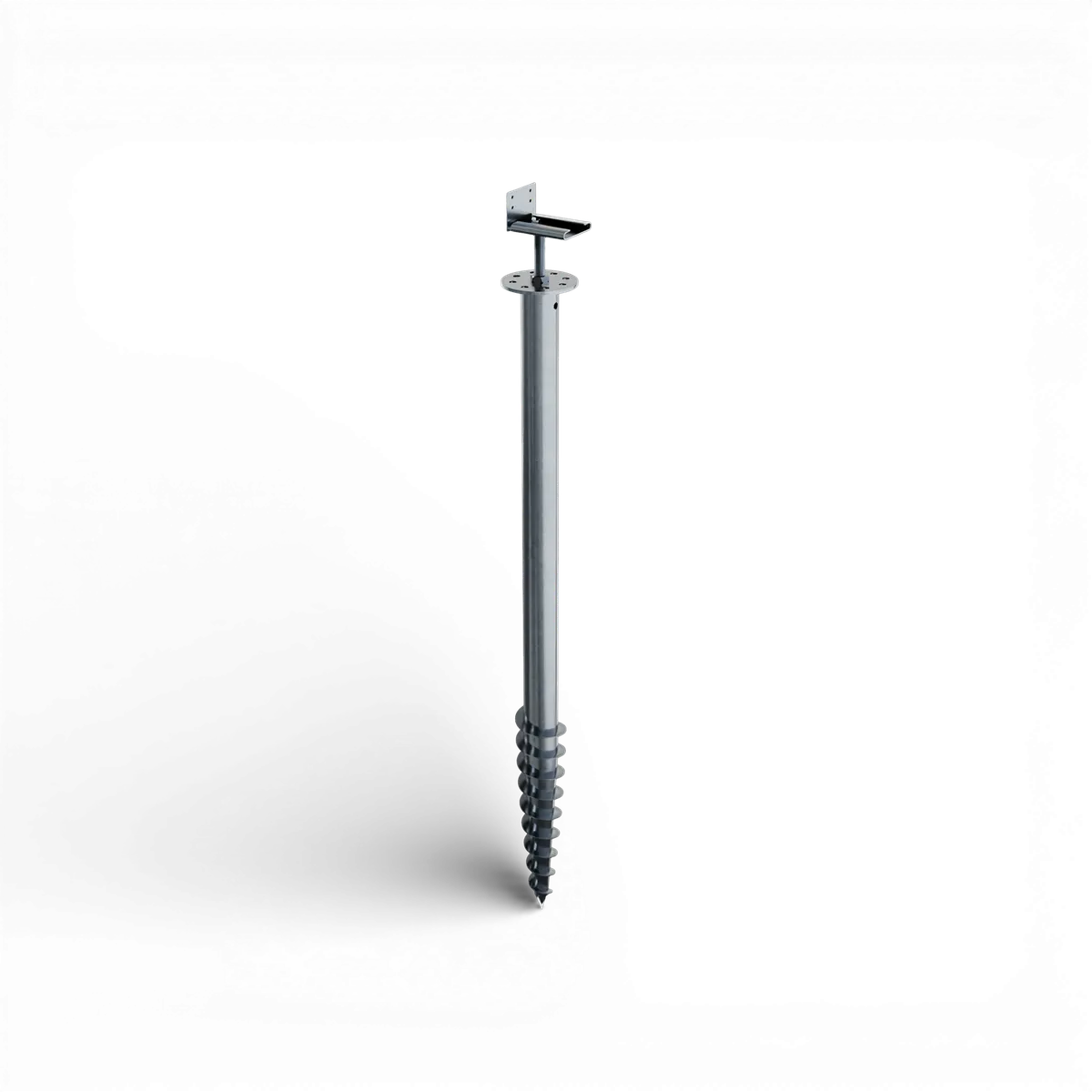

De L-vormige steun draagt een draagbalk van 45x145 mm op een verstelbare hoeksteun en vormt, samen met de loodrecht geplaatste kepers van 50x70 mm, de gekruiste onderbalkenstructuur.
De SPIRAL-gamma's voor terras
De gamma SPIRAL biedt twee oplossingen voor de aanleg van een terras, afhankelijk van het profiel van de ondergrond en de benodigde instelbare hoogte.
De gamma G (Standaard gegalvaniseerd) omvat twee formaten: G-800 en G-1200. Het is geschikt voor gangbare losse ondergronden en blijft de meest gebruikte oplossing.
De twee soorten dragers: ligger of vlak
De keuze van de drager hangt rechtstreeks af van de structuur van uw terras.
De L-drager voor ligger bevat een verstelbare beugel op een draadstang van 20 cm (diameter 16 mm, een borgmoer). Hij neemt rechtstreeks de balken 45x145 mm en de gordingen 50x70 mm van de gekruiste liggerconstructie.
De vlakke drager heeft een vlak steunoppervlak, geschikt voor dubbele horizontale liggers zonder haaksgewijze balk.
In beide gevallen is de drager in hoogte verstelbaar om oneffenheden in de ondergrond te compenseren.
Plaatsing van een grondschroef: regels voor tussenafstand en indraaidiepte
Hart-op-hart afstand en indraaidiepte: de sleutelparameters voor een stabiel terras
De stevigheid van het terras hangt af van vijf parameters die bij het ontwerp in acht moeten worden genomen: de afstand tussen de schroeven, de hart-op-hart afstand tussen de liggers, de uitkraging van de liggers, de uitkraging van de dwarsbalken en de minimale indraaidiepte in de grond. Langs een muur vervangt een muurplaat die aan de gevel is bevestigd een volledige rij schroeven.
De installatiestappen

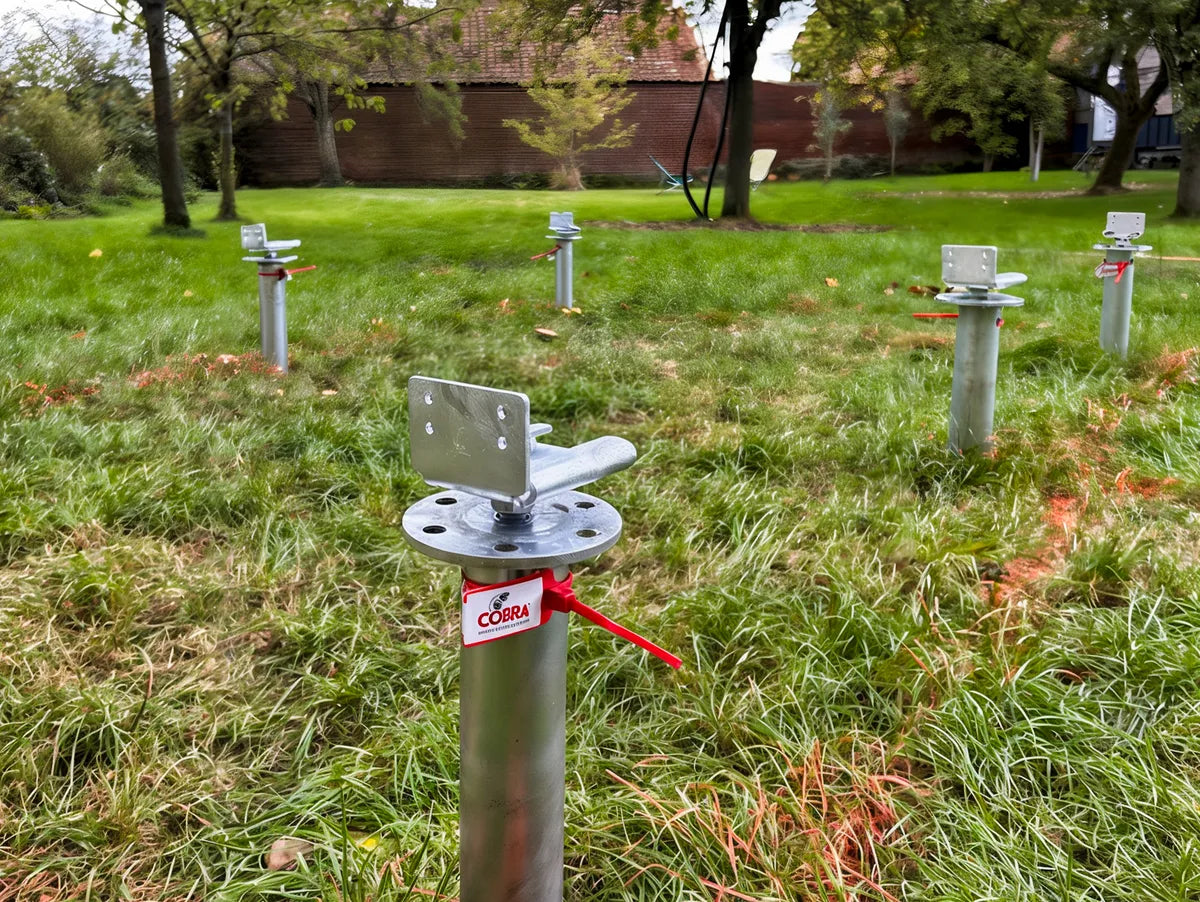

De installatie begint met het indraaien van de palen tot een minimale diepte van 70 cm, na een vooraf boren van D20 mm over 60 cm om eventuele obstakels op te sporen.

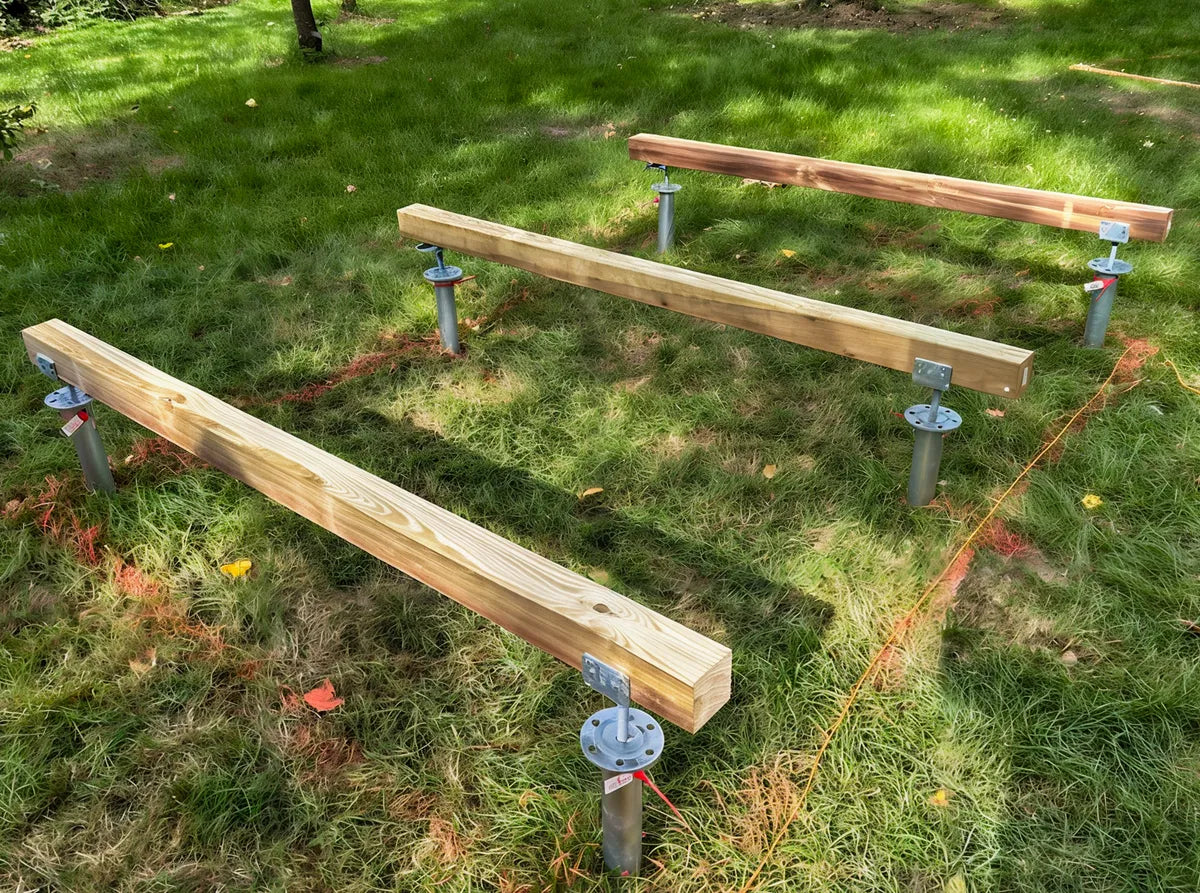

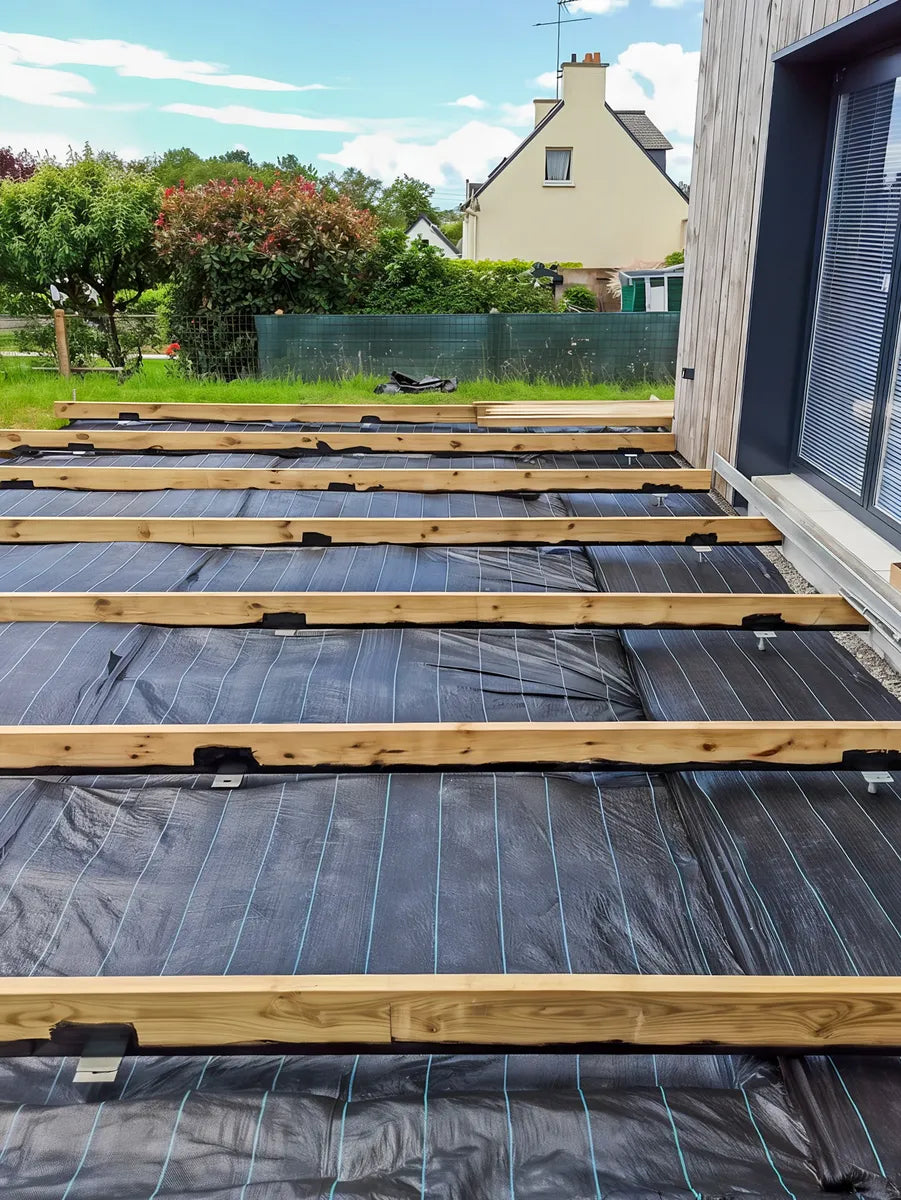

De liggers 45x145 mm worden op de L-beugels geplaatst, vervolgens de dwarsbalken 50x70 mm loodrecht geplaatst om de dubbele kruislingse onderbalkenstructuur te vormen. De planken komen als laatste, in de richting van de liggers, volgens dezelfde methoden als bij een terras op plots of op een betonplaat.
De installatiestappen
De installatie begint met het indraaien van de palen tot minimaal 70 cm diepte, na een vooraf boren van D20 mm over 60 cm om eventuele obstakels op te sporen.
De liggers 45x145 mm worden op de L-beugelsgeplaatst, vervolgens de dwarsbalken 50x70 mm loodrecht geplaatst om de dubbele kruislingse onderbalkenstructuur te vormen.
De beschikbare plaatsingsgereedschappen

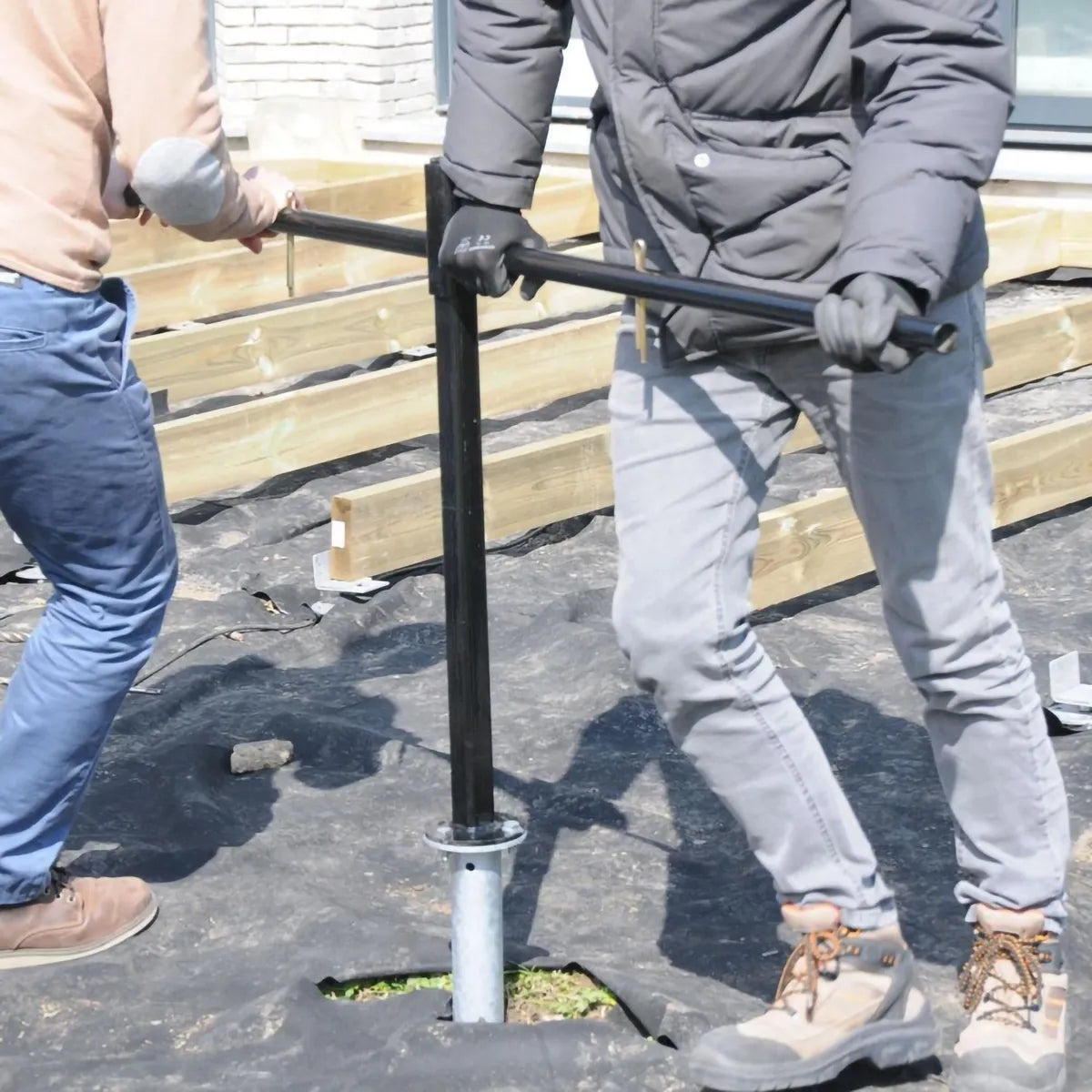

Twee gereedschappen vergemakkelijken de installatie. Dehandmatig schroefgereedschap wordt door twee personen gebruikt: de vooraf geboorde mast maakt het mogelijk de hoogte van de klembalk aan te passen naarmate het indraaien vordert. De balk heeft een spanwijdte van 160 cm bij een dikte van 3 mm en is met drie bouten met moeren op de schroef bevestigd.
Deadapter voor elektrische slagmoersleutel versnelt de plaatsing bij grote projecten. De centrale bevestiging met één schroef integreert een waterpas om de loodrechtheid te controleren, en de zes periferische noppen zorgen voor een stabiele grip op de schroef.
Kan een grondschroef worden geplaatst zonder specifiek gereedschap?
Dehandmatig schroefgereedschap volstaat voor een standaardinstallatie. Er is geen bouwmachinery voor nodig en het wordt gebruikt zonder professioneel gereedschap. De elektrische slagmoersleutel met adapter versnelt de plaatsing bij grote projecten.
Welke schroeflengte kiezen op basis van mijn ondergrond?
De gronschroefpalen passen zich aan aan alle soorten ondergrond. Op een stabiele bodem volstaat de G-800. Op een instabiele ondergrond of bij een sterk hellend terrein verankert de G-1200 de paal dieper in de grond.
Hoeveel schroeven zijn er nodig voor een terras van 20 m²?
Voor een terras van 20 m² met een hart-op-hart afstand van 1,20 m tussen de liggers, rekent u op 12 tot 16 palen afhankelijk van de gekozen configuratie en de aanwezigheid van een muurplaat. PERENZA stelt u een adviesservice ter beschikking om de dimensionering te verfijnen.
Zijn grondschroeven demonteerbaar?
Ja. De palen kunnen worden uitgedraaid zonder de ondergrond te beschadigen. Er blijft geen permanente fundering blijft achter: zowel de palen als de beugels zijn volledig terugwinbaar en herbruikbaar voor een ander project.
